压缩弹簧,压力弹簧参数认知

发布日期：2018-11-05 17:20 来源：http://yizuijiu.com 点击：

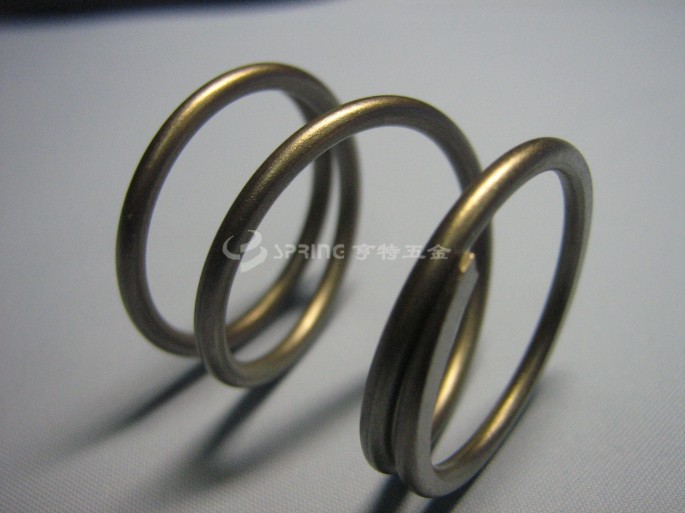

压缩弹簧（压簧）

目录：

什么叫
压缩弹簧的特点
压缩弹簧设计
压缩弹簧力度关系

————————————————————

概述

是应用最广的弹簧之一。它所用的材料截面多为圆形，也有用矩形和多股钢萦卷制的，弹簧一般为等节距的，压缩弹簧的形状有：圆柱形、圆锥形、中凸形和中凹形以及少量的非圆形等，大至可分为:圆柱螺旋压缩弹簧，非圆形弹簧圈螺旋弹簧、非线性特性线螺旋弹簧、多股螺旋压缩弹簧、矩形螺旋压缩等多种压缩弹簧，按照制造工艺可以分为冷卷弹簧和热卷弹簧。

特点

压缩弹簧(CompressionSprings) 对外载压力提供反抗力量。压缩弹簧一般是金属丝等节距盘绕和有固定的线径。压缩弹簧利用多个开放线圈对外载压力（如重力压下车轮，或者身体压在床褥上）供给抵抗力量。也就是，他们回推以反抗外部压力。压缩弹簧一般是金属丝等节距盘绕和有固定的线径。此外，也有圆锥形的压缩弹簧，或者圆锥和直线型组合的弹簧。根据不同的应用领域，压缩弹簧可用于抵抗压力和（或）存储能量。圆形金属丝是压缩弹簧最常用的，但也有正方形、长方形和特殊形状的金属丝制造出的压缩弹簧。

应用

压缩弹簧的应用要分为热卷弹簧和冷卷弹簧两种。

热卷弹簧
材料直径从8MM以上到85MM（甚至到100），每个弹簧承载达数十吨者称为大型螺旋弹簧。这种热成形弹簧的用途最方，在一般机械有各种各样的用途，例如：蒸汽用安全阀弹簧、船舶内燃机的螺旋弹簧以及各种汽车用悬挂螺旋弹簧；材料直径为8到18.5MM，这是热成形中尺寸较小的螺旋弹簧；铁路车辆用的台车摇枕簧及车轴簧等缓冲弹簧，其材料直径为9到60MM；而工程机械，特别是推土机和压路机等用的后座（反冲）螺旋弹簧，其材料为16到75MM，这是一些高应力下使用的大型螺旋弹簧。

冷卷弹簧
冷成型的小螺旋弹簧的种类很多，例如：日本弹簧工业会规格缩写为"JSMA No.7-1979"实用小型压缩螺旋弹簧”中，线径为0.2到3.2MM，圈外径在2-36MM范围就有230种，JSMA No.8-1972"实用小型拉伸螺旋弹簧"中，线径为0.2-2.0MM、圈外径在2-20MM范围内就有212种。德国DIN2008中规定冷成形压缩弹簧钢丝的直径在0.1到10MM范围内。英美等国常采用0.5到12.5MM丝径的材料制造冷成形的小型弹簧簧。我国弹簧行业标准中规定，冷成形螺旋弹簧的材料直径为0.2到8MM。

生产设计

1.看实际产品需求来自行选择弹簧材料。一般分为钢丝与不锈钢两大类。
钢丝，同样线直径生产出来的弹簧力度会比不锈钢大，但很容易锈蚀。需做后续防锈处理，具体阅读本站电镀类文章。

2.根据产品要求,确定弹簧的内外径,有效圈数,及线径的取值范围。
弹簧设计需知道一些必知参数（也可由客户提供产品装配件，通过实配设计），通过这些参数来设计最合适的弹簧。以最少成本，最佳性能
为设计准则。

3.将相关参数代入设计参数公式.

设计压缩弹簧需要知道哪些已知条件

设计一个简单的压力弹簧需要知道以下几个参数：
材质-材料的材质
线径-弹簧的材料直径
外径-弹簧外直径
圈数-总圈数和两端支撑圈数各多少圈
自由长-自由状态下本体长度
力度-弹簧有力度要求时需知道弹簧的工作高度---弹簧压到（或压下）多少长度时他的力度为多少。

压缩弹簧力度关系

弹簧线径越大、外径越小、圈数越少、长度越长、力度就越大。反之则小。

如您不知道您所需的弹簧具体规格，或是想验证已知弹簧参数的性能，您可以联系我们的工程小组，或者发邮件给我们，我们可免费帮助您按要求设计计算出适合您的弹簧。
